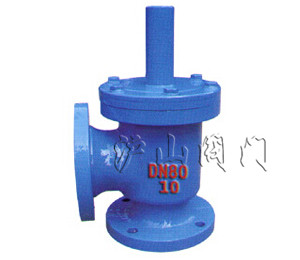

一、水上式底閥概述
　　SSDF-1水上底閥是水上式底閥的更新?lián)Q代產品，作底閥時可安裝在進水管露在水面上立管的轉彎處。作止回閥用時，可代替彎頭裝在泵出口的90°轉彎處。本底閥摩擦阻力小，安裝簡單，維修方便，可在水上安裝維修，其密封性能好，可達到滴水不漏，即降低了供水運行費用雙節能5-7%左右。水上式底閥主要適用石油、化工、紡織、排灌等行業的水泵配套使用�？稍诒们坝茫�代替底閥。可在泵后用，代替止回閥。

二、水上式底閥使用說明
1、規格：DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400、DN500、DN600、DN700、DN800等規格。
2、公稱壓力：0.6MPa
3、安裝要求：安裝在水泵吸水管的垂直管與水平管的轉彎處，安裝時應保證其垂直狀態。
4、啟動：首次啟動前向水平管中充滿水之后迅即啟動，造成吸水管內半真空狀態，將水吸入豎直管，以完成泵水過程。吸程過大時需要重復幾次充水啟動，以后停泵，開泵前不必充水。
5、檢修：一般情況下使用不必檢修。當需要檢修時，只須將水上式底閥上面的閥蓋打開，更換橡膠墊即可，檢修后仍按首次啟泵方法啟動。
6、如使用在酸堿濃度較高的流體中，請您選用不銹鋼材質的水上式底閥，同時我廠可根據用戶要求生產全塑料水上式底閥或316L（鉬爾鈦）材質的水上式底閥。

三、水上式底閥結構尺寸：



公稱通徑DN(mm)	D		D1		A	B
	0.6MPa	1.0MPa	0.6MPa	1.0MPa
50	140	160	110	125	110	95
65	160	180	130	145	125	105
80	185	195	150	160	135	125
100	205	215	170	180	160	125
150	260	280	225	240	205	145
200	315	335	280	295	220	185
250	370	390	335	350	260	205
300	435	440	395	400	280	245
350	485	500	445	460	305	270
400	535	565	495	515	335	310
450	590	615	550	565	360	360
500	640	670	600	620	390	390
600	755	780	705	725	500	460
