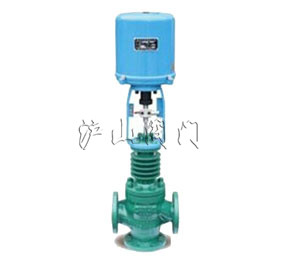

產品名稱：	電動三通調節閥	產品型號：	ZRHF
驅動方式：	電動	連接形式：	法蘭
結構形式：	三通	密封材料：	金屬夾石墨密封墊
壓力范圍：	1.6～10.0MPa	公稱通徑：	DN20-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、ZRHF電動三通調節閥介紹

ZRHF（H）型電動三通調節閥有合流與分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于DN100和壓差較大的分流場合，不能互換使用。

二、ZRHF電動三通調節閥標準規格

閥體型式：三通鑄造球型閥體
閥芯型式：三通型雙座閥芯
公稱通徑：DN20~300 NPS 3/4〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：電動：3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆

三、ZRHF電動三通調節閥型號編制

Z	執行機構	H	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列自力式調節閥	R:電動3810L執行機構  D:電動PSL執行機構	H直行程	F:三通分流調節閥  H:三通合流調節閥  F(H)G:散熱型三通分(合)流調節閥  F(H)V:波紋管型三通分(合)流調節閥  F(H)D:低溫型三通分(合)流調節閥	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質	DN25= DN25 NPS1〞= NPS 1〞
如：電動三通分流調節閥，散熱型，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHFG-16C DN50

四、ZRHF電動三通調節閥性能

流量特性		直線、等百分比
可調范圍		30:1
額定CV值		等百分比\直線CV8.5~1280
允許泄漏量		硬密封:IV級（0.01% 閥額定容量）
性能指標		氣動	電動
	基本誤差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死區%	≤0.6	≤1.0
	始終點偏差%	±2.5	±2.5
	額定行程偏差%	≤2.5	≤2.5

五、ZRHF電動三通調節閥選用參數表

閥座直徑		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數CV		8.5	13	21	34	53	85	135	210	340	535	800	1280
公稱通徑	行程	可選流量系數Cv（★標準型 ●推薦）
DN25	16 mm	★
DN32	25 mm		★
DN40			●	★
DN50			●	●	★
DN65	40mm					★
DN80						●	★
DN100						●	●	★
DN125	60mm								★
DN150									●	★
DN200									●	●	★
DN250	100mm									●	●	★
DN300											●	●	★
電動執行機構		金屬密封大允許壓差（MPa）
型號	推力（N）
3810L-08	800	1.52
3810L-20	2000	3.05	1.86	1.19	0.76
3810L-30	3000		2.79	1.79	1.14
3810L-50	5000		4.66	2.98	1.91	1.13	0.6	0.47
3810L-65	6500					1.35	0.8	0.57	0.39	0.26	0.16
3810L-99	10000								0.61	0.42	0.20	0.17	0.11
3810L-160	16000								0.97	0.67	0.35	0.27	0.18
