產品名稱：
|

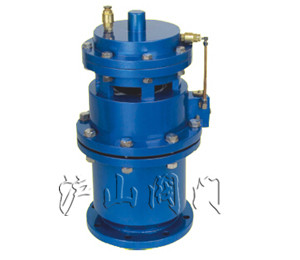

QSP全壓高速排氣閥
|
產品型號：
|
QSP
|
|
適用介質：
|
清水類
|
連接形式：
|
法蘭
|
|
壓力范圍：
|
1.0-1.6MPa
|
公稱通徑：
|
DN15-DN400
|
|
常用材質：
|
鑄鐵、WCB、304、316
|
技術咨詢：
|
021-31007323
|
一、QSP全壓高速排氣閥概述
QSP型全壓高速排氣閥在結構性能上完全超越了普通高速(雙口)排氣閥，對于管道中的氣體，無論是否多段水柱，氣柱相同，有壓無壓均可連續高速排出管道。浮球不頂在排氣口上，不存在卡壞問題，少量氣體可通過微孔排出，管道出現負壓時可注氣，防氣染并緩沖水錘升壓，解除新建管路道試車之險，排氣之難減少城市管網爆管事故，減阻節能，減少壓力振蕩，提高整個供水系列及各種設備的安全可靠性。
二、QSP全壓高速排氣閥工作原理
全壓高速排氣閥是根據氣缸原理制成的不同于其他任何一種進排氣閥的全新裝置，其原理是用浮筒杠桿等控制氣缸內氣動膜片動作，從而控制閥體排氣口啟閉。在高壓(1MPa以下)狀態下，無論是多段水柱、氣柱相間，有壓無壓氣體均可高速排出。
三、QSP全壓高速排氣閥零部件材料
|
序號
|
1
|
2
|
3
|
4
|
5
|
6
|
|
零件名稱
|
閥體
|
導向護桶
|
浮筒
|
大排氣組件
|
汽缸組件
|
破壞閥
|
|
材料牌號
|
鑄鋼
|
不銹鋼
|
不銹鋼
|
組合件
|
組合件
|
銅
|
四、、QSP全壓高速排氣閥適用范圍
QSP系列排氣閥采用法蘭連接，適用于壓力為1.0~1.6Mpa清水官網，工作溫度≤100℃的電廠循環水管道、水庫取水工程、電廠輸水管道化工、自來水公司輸水管等各種工礦的管路上，吸氣和排氣。

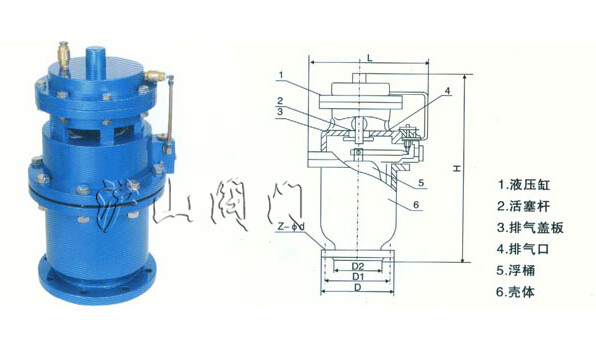

五、QSP全壓高速排氣閥連接尺寸
|
型號
|
DN
|
D
|
D1
|
D2
|
Z-Φd
|
L
|
H
|
|
QSP型
|
15
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
20
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
25
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
32
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
40
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
50
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
80
|
195
|
160
|
135
|
8-18
|
500
|
620
|
|
100
|
215
|
180
|
155
|
8-18
|
500
|
620
|
|
150
|
280
|
240
|
210
|
8-23
|
620
|
740
|
|
200
|
340
|
295
|
266
|
8-23
|
620
|
780
|
|
250
|
395
|
350
|
319
|
12-23
|
620
|
820
|
|
300
|
445
|
400
|
370
|
12-23
|
620
|
850
|
|
400
|
565
|
515
|
480
|
16-25
|
700
|
910
|
六、安QSP全壓高速排氣閥裝位置
1、水泵出口，逆止閥之前的橫管上，在水泵啟動時排氣，停車時呼氣。
2、管路下坡處的橫管上。
3、當水泵停止時，可能造成真空或負壓處。
4、長距離管線中，每隔1-1.5公里處的橫管處。
5、橫管的高處，立管的頂端。
