產品名稱：
|

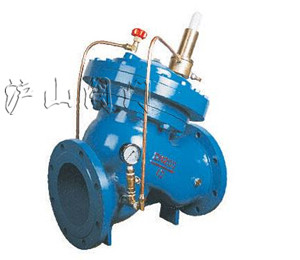

DY30AX緩開快閉止回閥
|
產品型號：
|
DY30AX
|
|
適用介質：
|
水、油品、 污水、海水
|
連接形式：
|
法蘭
|
|
適用溫度：
|
0-80 ℃
|
公稱通徑：
|
DN50-DN1000
|
|
常用材質：
|
鑄鐵、鑄鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、DY30AX緩開緩閉多功能止回閥概述：
DY30AX緩開緩閉止回閥給排水閥門常用于生活供水、消防系統及工業給水系統中。用于控制流量、水位等。以及各種不同用途的減壓閥、止回閥等。DY30AX緩開緩閉止回閥有閥體、閥蓋、閥瓣、閥桿、彈簧、導閥等零件組成。上閥蓋與下閥蓋之間為隔膜腔，隔膜腔內設隔膜，隔膜與中心軸連接，中心軸另一端連接閥門，閥門與閥座接觸。水容器與上閥蓋進水、出水控制孔連通，水容器與上閥蓋出水為節流連通，水容器與上閥蓋進水為單向連通。使用無水質要求，可用于污水、清水及原水系統。
二、DY30AX緩開緩閉多功能止回閥適用范圍：
可以取代傳統設計的止回閥、電動閥和水錘吸納器。DY30AX多功能止回閥具有緩開、緩閉、防水錘、止回功能，其可靠性及效果比傳統形式更好。本產品質量穩定，廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。DY30BX緩開快閉止回閥采用雙室驅動裝置，Y型結構。
三、DY30AX緩開緩閉多功能止回閥：
1、緩開過程：設定多功能止回閥開啟壓力為P（P一般小于水泵正常運行的出口壓力）,調整彈簧,使X彈力等于P.當水泵剛開啟,出口壓力低于P時,下塞頭關閉,雖然上塞頭開啟后,但由于小止回閥的單向作用,主閥上腔水不能排出,主閥不能開啟.當水泵出口壓力上升到等于大于P時,導閥膜片向上運動,帶動上,下塞頭向上,塞頭關閉,塞頭開啟,主閥上腔水開始排出主閥緩慢打開。
2、運行過程：當主閥上腔水全部排空后,主閥完全開啟.相運載于上腔與閥后相通的多功能止回閥,具有水損小,節能的特點。
3、緩閉過程：水泵停止運行,主閥分兩極關閉,先快速關閉90％,再緩慢關閉,從而清除了水錘.（注:1、控制導閥亦可用電磁取代.2、接在主閥體出口的控制管路同樣可接在其他水膜上,水源壓力不低于1Kg/cm2）
四、DY30AX緩開緩閉多功能止回閥主要零件材質如下：
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥桿
|
鉻不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
O形圈
|
丁腈橡膠
|
|
彈簧
|
不銹鋼
|
五、DY30AX緩開緩閉多功能止回閥主要外形尺寸:
|
DN
|
L
|
H
|
D
|
D1
|
n-d
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
50
|
203
|
293
|
165
|
165
|
165
|
125
|
125
|
125
|
4-18
|
4-18
|
4-18
|
|
65
|
216
|
328
|
185
|
185
|
185
|
145
|
145
|
145
|
4-18
|
4-18
|
8-18
|
|
80
|
248
|
364
|
200
|
200
|
200
|
160
|
160
|
160
|
8-18
|
8-18
|
8-18
|
|
100
|
283
|
418
|
220
|
220
|
235
|
180
|
180
|
190
|
8-18
|
8-18
|
8-22
|
|
125
|
330
|
481
|
250
|
250
|
270
|
210
|
210
|
220
|
8-18
|
8-18
|
8-22
|
|
150
|
356
|
543
|
285
|
285
|
300
|
240
|
240
|
250
|
8-22
|
8-22
|
8-26
|
|
200
|
450
|
673
|
340
|
340
|
360
|
295
|
295
|
310
|
8-22
|
12-22
|
8-26
|
|
250
|
540
|
792
|
395
|
405
|
425
|
350
|
355
|
370
|
12-22
|
12-26
|
12-26
|
|
300
|
570
|
927
|
445
|
460
|
485
|
400
|
410
|
430
|
12-22
|
12-26
|
12-30
|
|
350
|
635
|
957
|
505
|
520
|
555
|
460
|
470
|
490
|
16-22
|
16-26
|
16-30
|
|
400
|
700
|
1188
|
565
|
580
|
620
|
515
|
525
|
550
|
16-26
|
16-30
|
16-33
|
|
450
|
770
|
1218
|
615
|
640
|
670
|
565
|
585
|
600
|
20-26
|
20-30
|
16-36
|
|
500
|
810
|
1256
|
670
|
715
|
730
|
620
|
650
|
660
|
20-26
|
20-33
|
20-36
|
|
600
|
900
|
1600
|
780
|
840
|
|
725
|
770
|
|
20-33
|
20-36
|
20-36
|
|
700
|
980
|
1750
|
895
|
910
|
|
840
|
840
|
|
24-30
|
24-36
|
|
|
800
|
1120
|
1900
|
1015
|
1025
|
|
950
|
950
|
|
24-33
|
24-39
|
|
|
900
|
1280
|
2100
|
1115
|
|
|
1050
|
|
|
28-33
|
|
|
|
1000
|
1320
|
2400
|
1230
|
|
|
1160
|
|
|
28-36
|
|
|
