產品名稱：
|

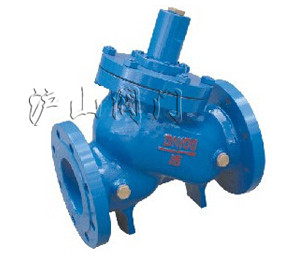

DYH41X型Y型快閉止回閥
|
產品型號：
|
DYH41X型Y型
|
|
適用介質：
|
清水、原水（含泥砂）、污水、海水、油品
|
連接形式：
|
法蘭
|
|
適用溫度：
|
﹣10℃～130℃
|
公稱通徑：
|
DN50-DN1000
|
|
常用材質：
|
鑄鐵、鑄鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、DYH41X型Y型快閉止回閥概述：
DYH41X型Y型快閉止回閥由閥體、閥蓋、中心軸、銅套、閥座、閥瓣等主要零件組成，通過控制閥瓣的上下運動來實現閥門的啟閉。開泵時，閥瓣在水底推力下上升，開啟閥門，同時彈簧被簧力的作用下迅速關閉，當水流接近于0時，閥瓣完全關閉。無水倒流現象，同時因水不能倒流，不產生動能，便防止了水錘的產生。
二、DYH41X型Y型快閉止回閥應用范圍：
|
適用介質
|
清水、原水（含泥砂）、污水、海水、油品等系統。
|
|
工作壓力（MPa）
|
1.0、1.6
|
|
使用溫度
|
﹣10℃～130℃
|
|
公稱通徑
|
DN50～DN1000mm
|
|
酸堿度
|
強酸、強堿濃溶液除外均可用（PH值在5-10之間）
|
三、DYH41X型Y型快閉止回閥特點：
1、Y型快閉式止回閥密封效果良好，保證閥門泄漏量為零泄漏。
2、Y型快閉式止回閥閥體采用Y形流線型結構，結構合理。
3、Y型快閉式止回閥可實現在線維修。
4、鑄件采用先進的鑄造工藝鑄造，應有良好的表面涂漆，涂漆方式采用烤漆，涂漆顏色由買方確定。
四、DYH41X型Y型快閉止回閥主要零部件材料：
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥桿
|
鉻不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
O形圈
|
丁腈橡膠
|
|
彈簧
|
不銹鋼
|
|
導套
|
黃銅、不銹鋼
|
五、DYH41X型Y型快閉止回閥主要技術參數：
|
閥體結構
|
Y型膜片式
|
|
密封副材料
|
非金屬材料
|
|
安裝要求
|
水平安裝
|
|
連接方式
|
法蘭連接
|
|
連接尺寸執行標準
|
GB/T17241.6
|
注：Y型快閉止回閥主要零部件采用不銹鋼、球鐵。密封圈全部采用進口橡膠原料，根據溫度選用不同材料；且閥門主體內外腔經過環氧樹脂噴涂處理。耐磨損、防腐蝕、不易銹蝕，不會造成污染物生成，無放射性，不會影響和危害環境及破壞生態平衡。

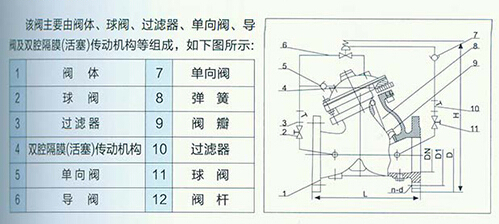

六、DYH41X型Y型快閉止回閥結構及外形尺寸
|
公稱通
|
L
|
H
|
D
|
D1
|
n-d
|
|
徑DN
|
|
（mm）
|
1
|
1.6
|
2.5
|
1
|
1.6
|
2.5
|
1
|
1.6
|
2.5
|
|
|
Mpa
|
Mpa
|
Mpa
|
Mpa
|
Mpa
|
Mpa
|
Mpa
|
Mpa
|
Mpa
|
|
50
|
205
|
293
|
165
|
165
|
165
|
125
|
125
|
125
|
4-18
|
4-18
|
4-18
|
|
65
|
216
|
328
|
185
|
185
|
185
|
145
|
145
|
145
|
4-18
|
4-18
|
8-18
|
|
80
|
250
|
364
|
200
|
200
|
200
|
160
|
160
|
160
|
8-18
|
8-18
|
8-18
|
|
100
|
320
|
418
|
220
|
220
|
235
|
180
|
180
|
190
|
8-18
|
8-18
|
8-22
|
|
125
|
365
|
481
|
250
|
250
|
270
|
210
|
210
|
220
|
8-18
|
8-18
|
8-26
|
|
150
|
415
|
543
|
285
|
285
|
300
|
240
|
240
|
250
|
8-22
|
8-22
|
8-26
|
|
200
|
457
|
673
|
340
|
340
|
360
|
295
|
295
|
310
|
8-22
|
12-22
|
12-26
|
|
250
|
533
|
792
|
385
|
405
|
425
|
350
|
355
|
370
|
12-22
|
12-26
|
12-30
|
|
300
|
610
|
927
|
445
|
460
|
485
|
400
|
410
|
430
|
12-22
|
12-26
|
16-30
|
|
350
|
686
|
957
|
505
|
520
|
555
|
460
|
470
|
490
|
16-22
|
16-26
|
16-33
|
|
400
|
762
|
1188
|
565
|
580
|
620
|
515
|
525
|
550
|
16-26
|
16-30
|
16-36
|
|
450
|
914
|
1218
|
615
|
640
|
670
|
565
|
585
|
600
|
20-26
|
20-30
|
20-36
|
|
500
|
978
|
1256
|
670
|
715
|
730
|
620
|
650
|
660
|
20-26
|
20-30
|
20-36
|
|
600
|
1200
|
1600
|
780
|
840
|
|
725
|
770
|
|
20-20
|
20-36
|
|
|
700
|
1450
|
1750
|
895
|
910
|
|
840
|
840
|
|
24-30
|
24-36
|
|
|
800
|
1560
|
1900
|
1015
|
1025
|
|
950
|
950
|
|
24-30
|
24-39
|
|
|
900
|
1800
|
2100
|
1115
|
1125
|
|
1050
|
1050
|
|
28-33
|
28-39
|
|
|
1000
|
2000
|
2400
|
1230
|
1255
|
|
1160
|
1170
|
|
28-36
|
28-42
|
|

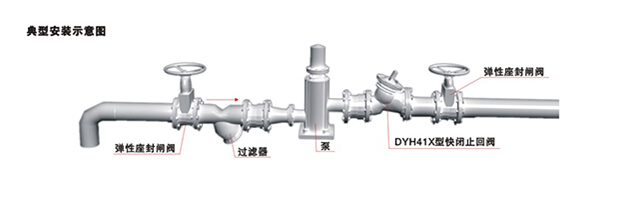

七、DYH41X型Y型快閉止回閥安裝示意圖：
