產品名稱：
|

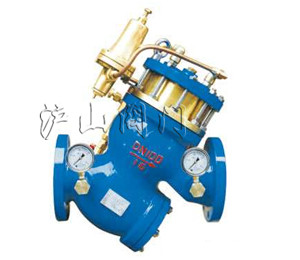

YQ98001型過濾活塞式可調減壓閥
|
產品型號：
|
YQ98001
|
|
適用介質：
|
水
|
連接形式：
|
法蘭
|
|
適用溫度：
|
0～80℃
|
公稱通徑：
|
DN40-DN400
|
|
常用材質：
|
鑄鐵、鑄鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、YQ98001型過濾活塞式可調減壓閥概述
YQ98001型過濾活塞式可調減壓閥從性能上講是一種流體控制設備，主要控制其開、閉及其開度從而達到通、斷及控制其流量、壓力的作用。過濾活塞式可調式減壓閥此基礎上，利用液壓傳動原理來控制閥的啟、閉及開度。而達到閥門性能上的要求，并利用管道中的流體作為液壓傳動介質，而不需要獨立的液壓泵站，既節約設備的投資，又節約能源，也能達到自動控制的目的。
二、YQ98001型過濾活塞式可調減壓閥特點
1、閥體采用流線型的Y型寬閥體結構，因而具有壓力損失小、力量大(比現有一般腰鼓形閥體的控制閥流量增加25%)且抗汽蝕能力強、減低噪音。
2、液壓缸式活塞傳動，動作平穩可靠。動作時有緩沖作用，因此噪音很小�？朔∧な揭驂毫�、流量急劇變化而產生振動，噪音大及薄膜容易破損的缺點。
3、方便實用的傳動密封機構，整個機構具有傳動、導向、密封三大功能，而且與閥體各自獨立。使用時閥體裝在管網中。也可將整個機構拆下，因此維修及更換零配件十分方便。本閥設計有三處定位導向機構。即活塞、閥桿、導向架，能保證閥門開閉時更加準確、可靠，克服其他閥門一點定位而引起不穩定的確定。活塞采用標準件雙Y型自密封原理橡膠圈，使密封安全可靠。機構內設置有彈簧能防止流體壓力流量的急劇變化時所產生的振動，并在無流量時自動關閉閥門，防止介質倒流。液壓缸具有緩沖作用，減少水沖擊壓力即(水錘)對管網的影響。
4、根據《建筑給排水設計規范》中有關規定，控制閥前要安裝過濾器，并應便于排污的要求。YQ9800型水力控制閥將控制閥和過濾器合理地結合在一起，且結構長度比一般情況下縮短了45%。以DN100為例，YQ9800型活塞式帶過濾控制閥長度為415mm，而一般情況下的控制閥加過濾器總長為720mm。可見裝YQ9800型水力控制閥DN100要比裝一般控制閥和過濾器在長度上縮短300mm且重量上輕20%。而且管網上少了一個接頭，減少了投資成本。
5、YQ9800型多功能過濾活塞式水力控制閥在主閥不變的情況下，可以根據管網中不同的要求，附上合控制系統就可以滿足管網中不同的需求，如可調減閥、安全泄壓閥、遙控浮球閥、緩閉止回閥、電動浮球閥、多功能水泵控控制閥、流量控制閥等。并且可以實現自控、電控、遙控、及控制其開閉的時間和速度。達到一閥多用的作用，為現代的水系統工程，石油等工業領域提供理想的流體控制裝置。
三、YQ98001型過濾活塞式可調減壓閥零件材料
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥座
|
錫青銅、不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
閥桿
|
鋁青鋼、鉻不銹鋼
|
|
活塞
|
鉻不銹鋼+丁腈橡膠
|
|
過濾網
|
不銹鋼
|
|
彈簧
|
不銹鋼
|
四、YQ98001型過濾活塞式可調減壓閥性能參數
|
公稱壓力(Mpa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
調壓范圍(MPa)
|
緩閉時間(S)
|
低動作壓力(MPa)
|
適用介質
|
介質溫度(℃)
|
|
1.0
|
1.5
|
1.1
|
0.09-0.8
|
3-60
(可調)
|
≥0.07
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
0.15-1.4
|
|
2.5
|
3.75
|
2.75
|
0.2-2.0
|
五、YQ98001型過濾活塞式可調減壓閥外形尺寸
|
公稱通徑
|
尺寸(公稱壓力PN=1.6、2.5MPa)
|
|
DN
|
L
|
H
|
D
|
K
|
N-φ
|
H1
|
H2
|
|
40
|
270
|
400
|
150
|
110
|
φ18X4
|
155
|
236
|
|
50
|
270
|
400
|
160
|
125
|
φ18X4
|
155
|
236
|
|
65
|
290
|
410
|
185
|
145
|
φ18X4
|
165
|
250
|
|
80
|
360
|
425
|
200
|
160
|
φ18X8
|
180
|
280
|
|
100
|
400
|
460
|
220
|
180
|
$18X8
|
21O
|
310
|
|
125
|
470
|
550
|
250
|
210
|
φ18X8
|
240
|
370
|
|
150
|
535
|
610
|
285
|
240
|
φ23X8
|
260
|
413
|
|
200
|
670
|
772
|
340
|
295
|
φ23X12
|
330
|
51O
|
|
250
|
780
|
935
|
405
|
355
|
φ27X12
|
410
|
568
|
|
300
|
895
|
1000
|
460
|
410
|
φ27X12
|
485
|
1075
|
|
350
|
1000
|
920
|
520
|
470
|
φ27X12
|
260
|
不帶過濾器
|
|
400
|
1120
|
1145
|
580
|
525
|
φ27X12
|
290
|
不帶過濾器
|
六、YQ98001型過濾活塞式可調減壓閥結構圖
