產品名稱：
|

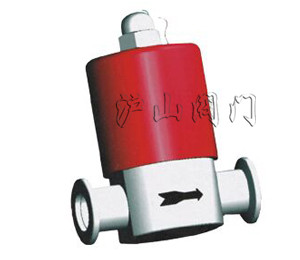

GDC-5型電磁高真空擋板閥
|
產品型號：
|
GDC-5型、GDC-J型
|
|
驅動方式：
|
電磁動
|
連接形式：
|
螺紋、法蘭
|
|
適用介質：
|
純凈空氣等非腐蝕性氣體
|
工作電壓：
|
220v/50Hz
|
|
適用溫度：
|
-30~+50℃
|
公稱通徑：
|
DN16-DN160
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、GDC-5型電磁高真空擋板閥概述
GDC-5型電磁高真空擋板閥是連接在真空管路上，用來接通或截止真空系統中的氣流，或作充氣閥用。當通電時將P、A端管路接通、斷電時切斷P、A端管路，保持P端真空系統的真空度。適用介質為純凈空氣和非腐蝕性氣體。
二、主要技術性能
|
公稱通徑
|
5mm
|
|
適用范圍
|
105～10-2Pa
|
|
閥門漏率
|
≤1.3×10-7Pa.L/S
|
|
適用溫度
|
- 30～+50℃
|
|
線圍溫升
|
≤65℃
|
|
開閉時間
|
≤3S
|
|
電源電壓
|
220V/50Hz
|
三、主要零件材料
閥體、閥蓋、閥板：碳鋼或鋁合金
隔膜：丁腈橡膠加滌綸綢
四、外形及連接尺寸
|
型號
|
GDC-J16A
|
GDC-
J25A
|
GDC-
J32A
|
GDC-
J40
|
GDC-
J50A
|
GDC-
J65
|
GDC-
J80
|
|
公稱通徑 mm
|
16
|
25
|
32
|
40
|
50
|
65
|
80
|
|
適用范圍 Pa
|
10 5 ～6.7×10 -4
|
|
漏率 Pa.1/s
|
6.7×10 -4
|
|
介質溫度 ℃
|
-25～+40
|
|
線圈溫升 ℃
|
≤ 65（當環境溫度為40℃時）
|
|
啟閉時間 s
|
3～5
|
|
電源 V/Hz
|
220/50
|
|
耗用功率 W
|
開啟
|
53
|
65
|
108
|
133
|
166
|
254
|
357
|
|
|
正常
|
1.5
|
3
|
2.9
|
3.5
|
4.5
|
4.3
|
8.3
|
|
工作頻率
次/min
|
≤ 10
|
≤ 10
|
≤ 10
|
≤ 12
|
≤ 10
|
≤ 10
|
≤ 10
|
|
安裝位置
|
垂直
|
