產品名稱：
|
J641H氣動程控截止閥
|
產品型號：
|
J641H
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
直通式
|
密封材料：
|
不銹鋼
|
|
壓力范圍：
|
4.0MPa
|
公稱通徑：
|
DN15-DN50
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、氣動程控截止閥用途和性能規范
1、用途：J641H-25氣動程控截止閥是一種能在各種管路上做遠距離、快速開啟和切斷的閥門。
2、氣動程控截止閥性能規范：
|
規格(DN)
|
15
|
20
|
25
|
32
|
40
|
50
|
|
公稱壓力(Mpa)
|
4.0
|
4.0
|
4.0
|
4.0
|
4.0
|
4.0
|
|
密封試驗壓力(Mpa)
|
4.4
|
4.4
|
4.4
|
4.4
|
4.4
|
4.4
|
|
閥體強度試驗壓力(Mpa)
|
6
|
6
|
6
|
6
|
6
|
6
|
|
工作溫度(℃)
|
－40℃∽200℃或－40℃∽425℃， 按訂貨技術要求
|
|
適用介質
|
水、蒸汽、油品、氣體
|
|
閥瓣開啟高度
|
15
|
18
|
18
|
22
|
27
|
30
|
二、作用原理及結構說明
當控制器按事先編好的程序?qū)δ硞�(gè)電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣過電磁換向閥的切換進入氣動執行機構的氣缸上腔或下腔，推動活塞運動使閥們開啟或關閉。閥門的工作流向應是高進低出。

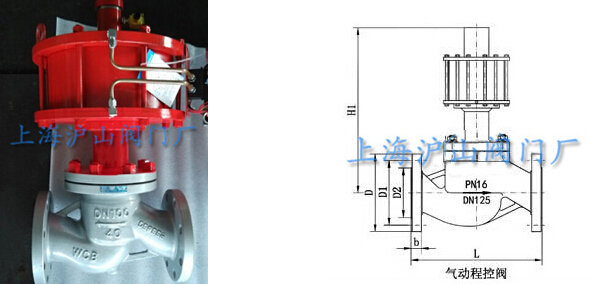

三、氣動程控截止閥主要外型和連接尺寸
1、氣動程控截止閥連接尺寸
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z－Ф
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4－Ф14
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4－Ф14
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4－Ф14
|
|
32
|
180
|
135
|
100
|
75
|
16
|
4－Ф18
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4－Ф18
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4－Ф18
|
|
65
|
290
|
180
|
145
|
120
|
16
|
8－Ф18
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8－Ф18
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8－Ф23
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8－Ф25
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8－Ф25
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12－Ф25
|
2、氣動程控截止閥主要零件材料：
|
閥體
|
WCB
|
|
附件：按訂貨要求提供
|
|
閥瓣
|
WCB
|
|
閥桿
|
2Cr13
|
電磁換向閥
|
二位五通(外購件)
|
|
上蓋
|
WCB
|
閥位顯示
|
外購件
|
|
填料
|
F4
|
氣源處理器
|
外購件
|
