一、 產品概述

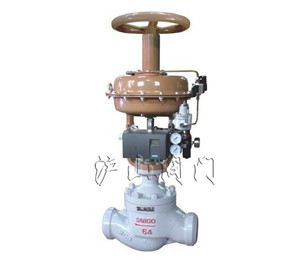

HPS高壓單座調節閥是CV3000系一產品之一。HPS高壓單座調節閥是一種上導向結構的調節閥，閥結構緊湊，壓降損失小，流量大，可調范圍廣。閥芯導向部分的導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。HPS高壓單座調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92標準。

二、 主要技術參數

1、 閥體

閥體型式		單座鑄造球型閥
公稱通徑		25、40、50、80mm
公稱壓力		ANSI 900、1500、2500；JIS 63K
連接型式	密封面型式	RF、RJ
	法蘭標準	JIS B2201-1984、ANSI B16.5-1981等
	焊接標準	嵌接焊SW(40~80mm) 對接焊BW(80mm)
材料		碳鋼(ZG230-450)、CrMo鋼、不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)等
上閥蓋	常溫型	-5～+230℃
	伸長I型	+230～+566℃
壓蓋型式		螺栓壓緊式
密封填料		石棉編織填料、石墨填料

2、 閥內件

閥芯形式	單座柱塞型閥芯
流量特性	等百分比特性、線性特性
材料	不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金等

3、 執行機構

執行器型式	HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料	乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍	80~240KPa(HA型)，190~250、190~300、190~350KPa(VA6型)
供氣壓力	260~400KPa(HA型)，280~400KPa(VA6型)，400~500KPa(VP型)
氣源接口	RC1/4"(HA、VA型)、RC1/2"(VP型)
環境溫度	-30~+70℃
作用形式	氣-關式或氣-開式
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

4、主要性能指標

泄漏量	金屬閥座	小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
回差	帶定位器	小于全行程的1%
	不帶定位器	小于全行程的3%
基本誤差	帶定位器	小于全行程的±1%
	不帶定位器	小于全行程的±5%
可調范圍		50：1

5、主要外形及連接尺寸

公稱通徑DN(mm)	25、40、50、80mm
結構長度	由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為您提供完整的圖紙及技術資料。
閥體高度
執行器高度
