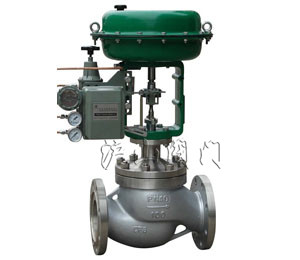

產品名稱：	套筒單座調節閥	產品型號：	HSC
驅動方式：	氣動	連接形式：	法蘭
結構形式：	套筒	密封材料：	V型聚四氟乙烯填料、石墨填料
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN40-DN200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、產品概述

HSC套筒單座調節閥是CV3000系列產品之一。HSC套筒單座調節閥適用于高壓差易產生閃蒸空化的場合，是一種高性能的單座調節閥，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥門結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。閥芯導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。HSC套筒單座調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92標準。

二、主要技術參數

1、閥體

閥體形式		直通套筒單座鑄造球型閥
公稱通徑		40、50、65、80、100、150、200mm
公稱壓力		ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
連接型式	密封面型式	FF、RF、RJ、LG、MFM
	法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接標準	嵌接焊SW(40~50mm)；對接焊BW(65~200mm)
材料		鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
上閥蓋	常溫型	-17~+230℃
	伸長I型	-45~-17℃、 +230~+566℃
	伸長II型	-100~-45℃
	伸長III型	-196~-100℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

2、閥內件

閥芯形式	套筒單座式柱塞型閥芯
套筒形式	分離式套筒
流量特性	等百分比特性(%)和線性特性(L)
材料	不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

3、執行機構

執行器型式	HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料	乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍	20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
供氣壓力	140~400KPa(HA型)、400~500KPa(VA6型、VP型)
氣源接口	RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
環境溫度	-30~+70℃
作用形式	氣-關式或氣-開式
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

4、主要性能指標

泄漏量	金屬閥座	小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
回差	帶定位器	小于全行程的1%
回差	不帶定位器	小于全行程的3%
基本誤差	帶定位器	小于全行程的±1%
	不帶定位器	小于全行程的±5%
	—	注：采用標準的V型聚四氟乙烯填料
可調范圍		50:1

5、Cv值和行程(%CC、LCC)

公稱通徑	40			50			65			80			100			150			200
閥座直徑	Cv=4.0	Cv=6.3	25	Cv=6.3	25	32	25	32	40	32	40	50	40	50	65	65	80	100	80	100	125
額定Cv值	4.0	6.3	12	6.3	12	21	12	21	30	21	30	50	30	50	85	85	125	200	125	200	310
額定行程	35						38									50			75

6 主要外形及連接尺寸

公稱通徑DN(mm)	40、50、65、80、100、150、200mm
結構長度	由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部，技術人員將會為您提供完整的圖紙及技術資料。
閥體高度
執行器高度
