產品名稱：
|

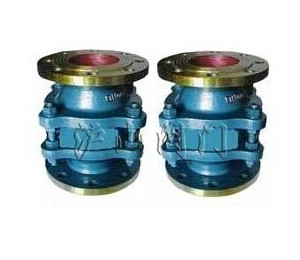

波紋儲罐阻火器
|
產品型號：
|
ZGB-1
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
波紋
|
密封材料：
|
耐油石棉橡膠、四氟PTFE
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN50-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、波紋石油儲罐阻火器概述：
ZGB-1新型波紋石油儲罐阻火器是中國石化總公司北京設計院設計新產品,經公安部天津消防科學研究所根據中華人民共和國GB5908-86標準檢測合格,該產品廣泛用于石油儲罐,是防止意外火種侵入罐內,防止意外事故,是儲罐防火的理想產品。
二、波紋石油儲罐阻火器--性能及特點：
該阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火
易檢修，安裝方便，檢查時不用拆卸呼吸閥。耐燒性能合格，耐燒試驗1小時無回火現象。
阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。
三、波紋石油儲罐阻火器--適用范圍：
ZGB-1波紋石油儲罐阻火器適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨、原油等，可與呼吸閥配套使用，又可單獨使用，內浮頂油罐通氣管上，加油站地下油罐通氣管上。
四、波紋石油儲罐阻火器--維修與保養：
為了確保阻火器的性能達到安全使用目的，對阻火器應定期性進行檢查，保養。
• 阻火器每半年檢查一次，檢查阻火層芯子是否堵塞，變形，腐蝕等。
• 發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
• 重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。
五、波紋石油儲罐阻火器--零部件材料：
|
閥體材料
|
碳鋼WCB、不銹鋼304、316、
|
|
阻火芯件材料
|
不銹鋼防爆阻火波紋板
|
|
密封件材料
|
耐油石棉橡膠、四氟PTFE
|
|
環境溫度 ℃
|
≤480
|
|
公稱壓力(MPa)
|
0.6~5.0
|
|
防爆級別
|
BS5501:ⅡA、ⅡB、ⅡC
|
六、國標法蘭連接外形尺寸： GB、JB
|
規格
|
安裝尺寸
|
|
D2
|
D
|
L
|
H
|
N-d
|
|
DN50
|
Ø110
|
Ø140
|
220
|
235
|
4×14
|
|
DN80
|
Ø150
|
Ø185
|
280
|
270
|
4×18
|
|
DN100
|
Ø170
|
Ø205
|
325
|
275
|
4×18
|
|
DN150
|
Ø225
|
Ø260
|
425
|
290
|
8×18
|
|
DN200
|
Ø280
|
Ø315
|
495
|
305
|
8×18
|
|
DN250
|
Ø335
|
Ø370
|
595
|
320
|
12×18
|
|
DN300
|
Ø395
|
Ø435
|
655
|
405
|
12×23
|
七、美標法蘭連接外形尺寸：ANSI、API、ASME 可供JIS標準
|
規格
|
安裝尺寸
|
|
D2
|
D
|
L
|
H
|
N-d
|
|
2"
|
Ø120.5
|
Ø152
|
220
|
235
|
4×19
|
|
3"
|
Ø152.5
|
Ø190
|
280
|
270
|
4×19
|
|
4"
|
Ø190.5
|
Ø229
|
325
|
275
|
8×19
|
|
6"
|
Ø241.5
|
Ø279
|
425
|
290
|
8×22
|
|
8"
|
Ø298.5
|
Ø343
|
495
|
305
|
8×22
|
|
10"
|
Ø362
|
Ø406
|
595
|
320
|
12×25
|
|
12"
|
Ø432
|
Ø483
|
655
|
405
|
12×25
|
