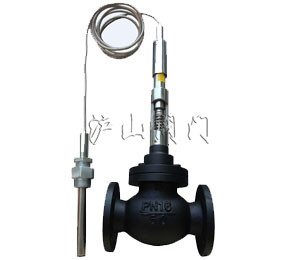

產品名稱：
|
ZZWP型自力式溫度調節閥
|
產品型號：
|
ZZWP型
|
|
驅動方式：
|
自力式
|
連接形式：
|
法蘭
|
|
結構形式：
|
單座，雙座，套筒
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6MPa
|
公稱通徑：
|
DN20-DN150
|
|
常用材質：
|
鑄鋼，不銹鋼
|
技術咨詢：
|
021-31007323
|
自力式溫度調節閥介紹
ZZWP型自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源，利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。
自力式溫度調節閥產品型號
|
類別
|
型號
|
類別
|
型號
|
|
單座加熱調節器
|
ZZWP-16～40B
|
單座冷卻調節器
|
ZZWP-16～40B
|
|
雙座加熱調節器
|
ZZWN-16～40B
|
雙座冷卻調節器
|
ZZWN-16～40B
|
|
套筒加熱調節閥
|
ZZWM-16～40B
|
套筒冷卻調節閥
|
ZZWM-16～40B
|
閥芯結構型式
自力式溫度調節閥主要技術參數
1.控制閥主要技術參數
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
額定流量系數Kv
|
單座、套筒
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
|
雙座
|
|
12
|
22
|
33
|
53
|
83
|
132
|
209
|
330
|
528
|
|
允許壓差（MPa）
|
1.6
|
1.0
|
0.5
|
|
公稱壓力（MPa）
|
|
|
固有流量特性
|
快開
|
|
工作溫度℃
|
≤300
|
|
適合介質
|
氣體、蒸汽、低粘度液體
|
|
法蘭尺寸、型式
|
PN10、16、GB9113-88凸式PN40凹式
或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準）
|
|
結構長度
|
按GB12221-89標準
|
1、控制閥主要技術參數
|
傳感器型號
|
T01
|
T02
|
|
溫度設定范圍℃
|
0～70 50～120 100～170 150～220
|
|
溫度傳遞系數(mm/℃)
|
0.8
|
|
時間反應常s
|
120
|
|
超溫保護℃
|
設定溫度范圍上限值+50
|
|
安裝接頭
|
G1"
|
|
毛細管長度m
|
3 5 8
|
|
傳感器直徑
|
溫包：25護套:28
|
|
溫包材質
|
黃銅
|
自力式溫度調節閥主要性能指標
|
控制精度％
|
±15
|
|
允許泄
漏量
|
硬密封（L/H）
|
單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量
|
|
軟密封
（ml/min）
|
DN(mm)
|
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
0.15
|
0.3
|
0.45
|
0.6
|
0.9
|
1.7
|
4.0
|
6.75
|
自力式溫度調節閥可配附件
散熱片、手動裝置等。
自力式溫度調節閥外形尺寸與重量
|
公稱通徑（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
|
H
|
500
|
540
|
580
|
640
|
700
|
750
|
820
|
950
|
|
L1
|
430
|
630
|
|
L2
|
350
|
|
d
|
25(護套直徑φ28)
|
|
重量（Kg）
|
8
|
10
|
13
|
15
|
18
|
30
|
35
|
60
|
75
|
85
|
自力式溫度調節閥使用介質與溫度的關系
|
閥體材質
|
公稱
壓力
（MPa）
|
介質溫度℃
|
|
≤150
|
≤200
|
≤250
|
≤300
|
≤350
|
≤400
|
≤425
|
≤450
|
|
大工作壓力（MPa）
|
|
HT200
|
1.0
|
1.0
|
|
|
|
|
|
|
|
|
1.6
|
1.6
|
1.5
|
|
|
|
|
|
|
|
ZG230-450
|
1.6
|
1.57
|
1.52
|
1.44
|
1.28
|
1.12
|
0.88
|
0.72
|
|
|
ZG1Cr18Ni9Ti
|
1.6
|
1.6
|
1.6
|
1.4
|
1.25
|
1.1
|
1.0
|
0.9
|
0.75
|
|
ZG0Cr18Ni12Mo2Ti
|
4.0
|
4.0
|
4.0
|
3.6
|
3.2
|
2.8
|
2.5
|
2.2
|
1.9
|
|
6.4
|
6.4
|
6.4
|
5.6
|
5.0
|
4.5
|
4.0
|
3.6
|
3.0
|
自力式溫度調節閥主要零件及推薦使用溫度范圍
|
零件名稱
|
材料
|
溫度范圍
|
|
閥體、閥蓋
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
閥芯、閥座
|
1Cr18Ni9Ti
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
(增強)聚四氟乙烯
|
-20～200℃
|
|
司太萊合金堆焊
|
-250～550℃
|
|
壓力平衡元件
|
波紋管
|
18Ni12Mo2Ti
|
-160～300℃
|
|
彈簧
|
18Ni12Mo2Ti
|
-160～250℃
|
