工作原理

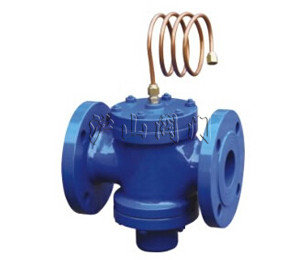

  ZYC(ZTY47)自力式壓差平衡閥是一種既能控制流量，又能控制壓差的一體的多功能閥門。用轉換閥來實現流量控制和壓差控制的轉換，當流量使用時，可具有流量閥所有功能，直接簡便的根據設計來設定流量，它在水的作用下，自動消除管線剩余壓力及壓力波動引起的流量偏差，無論系統壓力怎樣變化，保持設定流量不變，有效的解決管網水力平衡失調。

 使用時，支持用戶自主調節，恒定用戶進出口壓差，有助于穩定系統運行，轉向閥又可作調節壓差使用，該閥這些功能，使流量調節一次完成，把系統平衡調節變?yōu)楹?jiǎn)便的流量分配，有效的解決管網的水力平衡失調，可節能、節電15%以上。

安裝示意圖：



安裝在用戶回水管上確保用戶壓差為恒定值，圖中①②③為用戶系統。
注意：閥門箭頭所指方向必須與水流方向一致；控制導管前端與供水管連接處安裝截?cái)嚅y，以便調試時、排污使用。

DZLY動態阻力平衡閥的材質與壽命：
  1、閥體：優質灰鑄鐵；
  2、閥體全塑處理防腐；
  3、彈簧：不銹鋼；
  4、臘片：三元乙丙埋纖；
  5、閥芯：黃銅；
  6、設計壽命：10年以上；

技術參數：
1、公稱壓力1.6MPa；
2、介質溫度0-150℃；
3、工作壓差范圍0.02-0.4MPa；
4、控制壓差設定值：0.02MPa； 控制壓差可調范圍0.02-0.2MPa；
5、導壓管長度：1.6m；
6、導壓管連接尺寸：1/2`管螺紋。

性能與特點:
1、該閥為雙閥瓣結構，不平衡力小，結構緊湊；
2、能自動恒定用戶壓差，吸收外網壓力波動，自持被控系統自主調節；
3、控制導管前端安裝截?cái)嚅y，具備自動消除堵塞功能；

技術參數：
1、介質使用溫度0～150度；
2、工作壓差0.02～0.2MPa；
3、控制閥控制精度<5%。

性能與特點：
1、徹底克服系統冷熱不均現象提高供熱供冷品質；
2、減少設計工作量，不需要對管網進行煩瑣的水利平衡計算；
3、免除多熱源、管網熱源切換時的流量再分配工作；

規格尺寸表

規格	外形尺寸（L×H×h）mm	流量范圍（m3/h）	阻力系數	連接方式	重量
DN15	100×117×74	0.2-1	17	絲接	1.5
DN20	100×117×74	0.2-1	17	絲接	1.5
DN25	110×119×75	0.5-2	15	絲接	2
DN32	185×217×113	0.5-4	14	法蘭	13
DN40	185×217×113	1-6	13	法蘭	18
DN50	215×245×127	2-8	12	法蘭	20
DN65	260×293×147	3-12	10	法蘭	30
DN80	290×340×190	5-25	8	法蘭	36
DN100	330×405×200	10-35	7	法蘭	56
DN125	350×440×240	15-50	6	法蘭	83
DN150	400×510×275	20-80	6	法蘭	135
DN200	455×610×360	40-160	5	法蘭	230
DN250	530×750×430	75-300	5	法蘭	420
DN300	610×840×520	100-450	5	法蘭	620
