一、產品概要：　　　　

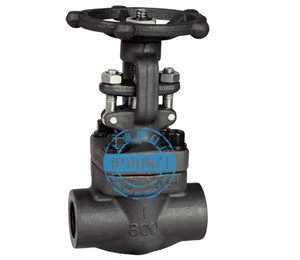

    鍛鋼焊接閘閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.

　　　　



二、Z61Y鍛鋼焊接閘閥應用：　　　　

    鍛鋼焊接閘閥適用于Class150～2500、工作溫度-29～425℃(碳鋼)或-29～500℃(不銹鋼)的小口徑管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質�！　　�

　 鍛鋼閘閥特點流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。　　　　

三、安裝要點　　　　

     (1)、安裝在保溫管道上的各類手動閥門，手柄均不得向下�！　　�

　  (2)、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密�！　　　�

     (3)、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格�！　　　�

四、注意事項：　　　　

     1.手輪、手柄及傳動機構均不允許用作其他用途，并嚴禁碰撞�！　　　�

     2.雙閘板閘閥應垂直安裝（即閥桿處于垂直位置，手輪在頂部）。　　　　

     3.帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力）�！　　　�

     4.帶傳動機構的閘閥，按產品使用說明書的規定安裝。　　　

　  5.如果閥門經常開關使用，每月至少潤滑一次�！　　　�
