一、QB1單口排氣閥概述：
1、本閥為圓桶式閥體，其內部結構主要有不銹鋼浮球。本閥分為絲扣式和法蘭式兩種排氣閥。
2、 QB1型適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。
|
|
|
|
QB1單口排氣閥（法蘭）
|
QB1單口排氣閥（螺紋）
|
二、QB1單口排氣閥工作原理：
單口排氣閥用于管道上的最高點或閉氣地方，來排除管內氣體來疏通管道使管道在工作中正常運轉。閥體為圓桶狀式閥體，其內部結構主要有不銹鋼浮球。本閥分為螺紋和法蘭式兩種排氣閥。QB1單口排氣閥適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。管內開始注水時，浮球會慢慢向上浮起，此時本閥已進行排氣。當達到一定壓力的進修，浮球緊頂住橡膠圈，說明空氣已全部從排氣嘴排出。
三、QB1單口排氣閥技術參數：
|
公稱通徑DN（mm）
|
20（3/4"）~50（2"）
|
|
公稱壓力PN（Mpa）
|
1.0~1.6
|
|
使用溫度（℃）
|
0~85
|
|
適用介質
|
清水
|

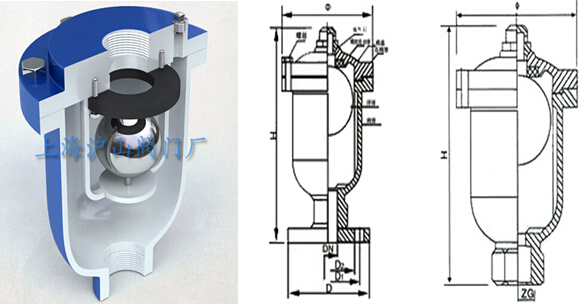

四、QB1單口排氣閥剖面圖及外形尺寸：
五、QB1單口排氣閥主要尺寸：
|
螺紋
|
規(guī)格
|
ZG
|
Φ
|
H
|
法蘭
|
規(guī)格
|
D
|
D1
|
Φ
|
H
|
|
20
|
3/4"
|
135
|
205
|
20
|
105
|
75
|
135
|
210
|
|
25
|
1"
|
135
|
205
|
25
|
115
|
85
|
135
|
210
|
|
40
|
1 1/2"
|
150
|
205
|
40
|
145
|
115
|
150
|
210
|
|
50
|
2"
|
150
|
205
|
50
|
160
|
125
|
150
|
210
|
|
