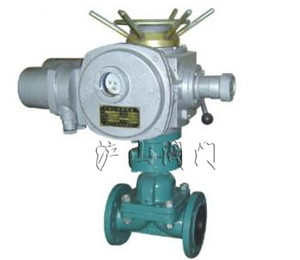

一、G941J電動襯膠隔膜閥用途：
G941J電動襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。電動隔膜閥適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)。
二、G941J電動襯膠隔膜閥技術參數：
|
型號
|
公稱壓力
Mpa
|
實驗壓力（Mpa）
|
工作壓力（Mpa）
|
適用溫度
|
適用介質
|
|
閥體強度
|
密封面
|
|
|
|
|
G941WJ
|
0.6
|
0.9
|
0.66
|
0.6
|
0.4
|
0.25
|
小于等于80攝氏度
|
一般腐蝕性介質
|
|
G941WJ
|
1.0
|
1.5
|
1.1
|
1.0
|
|
|
|
三、G941J電動襯膠隔膜閥零部件材料：
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
閥體/閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
閥瓣/閥桿
|
25
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
襯里/閥座
|
PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
|
|
4
|
隔膜
|
FEP（F46）/CR（氯丁橡膠）PFA（可溶F4）/FPDM（乙丙橡膠）
|
|
5
|
支架
|
PTFE（F4）
|
CF8
|
CF8
|
|
6
|
閥桿螺母
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
|
7
|
緊固螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
8
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
|
9
|
手輪
|
WCB
|
WCB
|
WCB
|
四、G941J電動襯膠隔膜閥主要外形及鏈接尺寸：
|
型號
|
公稱尺寸
DN（mm
|
外形及連接尺寸mm
|
|
L
|
D1
|
D
|
Do
|
Z-φd
|
H
|
H1
|
|
G941J-6
|
25
|
145
|
85
|
115
|
120
|
4-14
|
121
|
135
|
|
32
|
160
|
100
|
135
|
120
|
4-18
|
132
|
150
|
|
40
|
180
|
110
|
145
|
140
|
4-18
|
156
|
176
|
|
50
|
210
|
125
|
160
|
140
|
4-18
|
169
|
195
|
|
65
|
250
|
145
|
180
|
200
|
4-18
|
202
|
236
|
|
80
|
300
|
160
|
195
|
200
|
4-18
|
216
|
256
|
|
100
|
350
|
180
|
215
|
280
|
4-18
|
270
|
322
|
|
125
|
400
|
210
|
245
|
320
|
8-18
|
338
|
406
|
|
150
|
460
|
240
|
280
|
320
|
8-18
|
384
|
464
|
|
200
|
570
|
295
|
335
|
400
|
8-23
|
518
|
638
|
|
250
|
680
|
350
|
390
|
500
|
8-23
|
598
|
734
|
|
300
|
790
|
400
|
440
|
560
|
12-23
|
698
|
778
|
|
350
|
900
|
460
|
500
|
560
|
12-23
|
723
|
883
|
|
400
|
1000
|
515
|
565
|
640
|
16-23
|
868
|
1078
|
|
G941J-10
|
25
|
145
|
85
|
115
|
120
|
16-25
|
121
|
135
|
|
32
|
160
|
100
|
135
|
120
|
4-14
|
132
|
150
|
|
40
|
180
|
110
|
145
|
140
|
4-18
|
156
|
176
|
|
50
|
210
|
125
|
160
|
140
|
4-18
|
169
|
195
|
|
65
|
250
|
145
|
180
|
200
|
4-18
|
202
|
236
|
|
80
|
300
|
160
|
195
|
200
|
4-18
|
216
|
256
|
|
100
|
350
|
180
|
215
|
280
|
8-18
|
270
|
322
|
|
125
|
400
|
210
|
245
|
320
|
8-18
|
338
|
406
|
|
150
|
460
|
240
|
280
|
320
|
8-23
|
384
|
464
|
|
