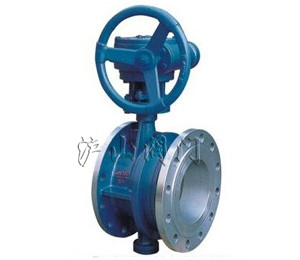

一、伸縮法蘭蝶閥簡介：
伸縮蝶閥是由本公司自主設計、開發、制造的一款產品，是用圓形蝶板作啟閉件并隨閥桿轉動 來開啟、關閉和調節流體通道的一種閥門。伸縮蝶閥的蝶板安裝于管道的直徑方向。在伸縮蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則程全開狀態。伸縮法蘭蝶閥適用溫度≤80℃，用于石油、化工食品醫藥輕紡、造紙、電力、給排水、氣體管路上，作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。設計新穎、合理、結構獨特、重量輕、操作方便、起閉迅速。
二、伸縮法蘭蝶閥的特點：
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90度回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、密封件可更換，且密封可靠達到雙向密封�！�
6、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
7、該閥可設計成法蘭連接和對夾連接。
8、驅動方式可選擇手動、電動或氣動。
三、伸縮法蘭蝶閥安裝使用注意事項：
1、伸縮法蘭蝶閥在安裝前必須平放，切勿隨意磕碰；
2、伸縮法蘭蝶閥出廠時結構長度為最小長度，安裝時，拉至安裝長度 (即設計長度)；
3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉行伸縮閥，以免損壞伸縮閥；
4、伸縮法蘭蝶閥蝶閥可在任意位置安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出，支架的支承力按公式計算，運行時嚴禁將支架卸掉。
5、伸縮法蘭蝶閥不做溫度補償同時,只做安裝更換、維修閥門方便用時,可用通螺栓限位，對稱夾緊伸縮法蘭蝶閥以防止伸縮管拉出，損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力,按上式公式進行計算，運行時 限位螺栓嚴禁卸掉(螺栓另配)；
6、管道施工現場嚴禁隨意拆卸解體伸縮法蘭蝶閥蝶閥；
7、本伸縮法蘭蝶閥，加工精細,配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道必須同心，管道上的兩法蘭面要求平行；
8、法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓；
9、伸縮管安裝在閥門后；
10、伸縮閥伸縮部分不得安裝在管道拐角處或管道末端。
|
