一、氧氣減壓閥工作原理：
氧氣減壓閥的高壓腔與鋼瓶連接，低壓腔為氣體出口，并通往使用系統。高壓表的示值為鋼瓶內貯存氣體的壓力。低壓表的出口壓力可由調節螺桿控制。
使用時先打開鋼瓶總開關，然后順時針轉動低壓表壓力調節螺桿，使其壓縮主彈簧并傳動薄膜、彈簧墊塊和頂桿而將活門打開。這樣進口的高壓氣體由高壓室經節流減壓后進入低壓室，并經出口通往工作系統。轉動調節螺桿，改變活門開啟的高度，從而調節高壓氣體的通過量并達到所需的壓力值。
減壓閥都裝有安全閥。它是保護減壓閥并使之安全使用的裝置，也是減壓閥出現故障的信號裝置。如果由于活門墊、活門損壞或由于其它原因，導致出口壓力自行上升并超過一定許可值時，安全閥會自動打開排氣。

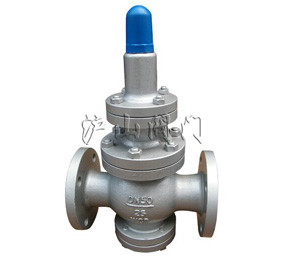

二、蒸汽減壓閥工作原理：
蒸汽減壓閥是通過啟閉件的節流，將進口壓力減至某一需要的出口壓力，并使出口壓力保持穩定。蒸汽減壓閥出廠時，調節彈簧處于未壓縮狀態，此時主閥瓣和付閥瓣處于關閉狀態，使用時按順時針轉動調節螺釘，壓縮調節彈簧，使膜瓣移頂開付閥瓣，介質由a孔通過付閥座到b孔進入活塞上方，活塞在介質壓力的作用下，向下移動推動主閥瓣離開主閥座，使介質流向閥后。同時由c孔進入膜片下方，當閥后壓力超過調定壓力時，推動膜片上移壓縮調節彈簧，付閥瓣隨之向關閉方向移動，使流入活塞上方的介質減小，壓力也隨之下降，此時的主閥瓣在主閥瓣彈簧力的推動上下移，使主閥瓣與主閥座的間隙減小，介質流量也隨之減小，使閥后壓力也隨之下降到新的平衡，反之當閥后壓力低于調定壓力時，主閥瓣與主閥座的間隙增大，介質流量也隨之增加，使閥后壓力也隨之增高達到新的平衡。
三、燃?xì)鉁p壓閥原理
燃?xì)?/span>減壓閥在工作時，當液化石油氣從鋼瓶出來時為高壓氣體先通過進氣管到達減壓室，當用戶關閉燃?xì)饩叩拈_關時，隨著進入減壓室的液化石油氣增多，其壓力升高，把由彈簧壓著的橡膠薄膜頂上去，存在于上氣室的部分空氣由呼吸孔排出閥體。這樣，迫使杠桿向上移動，利用杠桿作用使閥口關閉，切斷了液化石油氣進口的通路，減壓閥出口的壓力就不再上升。當打開燃?xì)饩叩拈_關后，液化石油氣從減壓閥內流出，使減壓室內的壓力下降，橡膠薄膜下凹，帶動杠桿下移，外部空氣從呼吸孔進入上氣室，使閥墊向中移動，進氣噴嘴變大，進氣量增加，壓力升高。這樣反復不斷的調節過程使減壓室的壓力總是恒定的，即不管進氣壓力偏高還是偏低，出口壓力總是穩定的，從而直到降壓和穩壓的作用。
以上三種是我我們在生活中常見到的閥門產品，閥門成產廠家針對這三種閥門產品。工程師在不斷的更改和設計改善其中的缺點及減少故障的出現。
|
