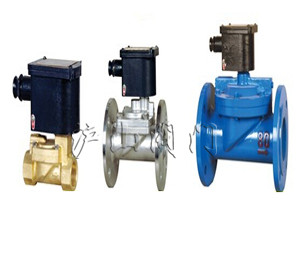

一、防爆電磁閥技術參數：
動作方式： 直動型、先導型、反沖型（無壓差型）。根據口徑大小、介質壓力選擇其中一種根據工況要求選擇。
控制方式： 常閉式、常開式，根據工況要求選擇。
電源電壓： AC24V、AC36V、AC127V、AC220V、AC380V、DC12V、DC24V、DC36V、DC72V、DC110V、DC220V，根據工況要求選擇。
壓力范圍： 0-0.3MPa（無壓差）、0-0.6MPa（無壓差）、0.03-0.6MPa、0.03-1.6MPa0.03-2.5MPa、0.03-4.0MPa、0.03-6.3MPa
介質溫度： -50-60℃、-200-60℃、0-60℃、0-120℃，根據工況要求選擇。
環境溫度： -10-40℃、-20-40℃、-40-40℃、-10-60℃，根據工況要求選擇。
連接方式： 內螺紋連接、法蘭連接，根據工況要求選擇，但是通徑超過DN50，均為法蘭連接。
閥體材質： 球墨鑄鐵、鑄鋼、304不銹鋼、316不銹鋼，根據工況要求選擇。
二、防爆電磁閥原理說明：
常閉：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。
當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
常開：當線圈通電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。注：出口端壓力大于進口端壓力，介質會反向?qū)��？砂惭b止回閥。
|
