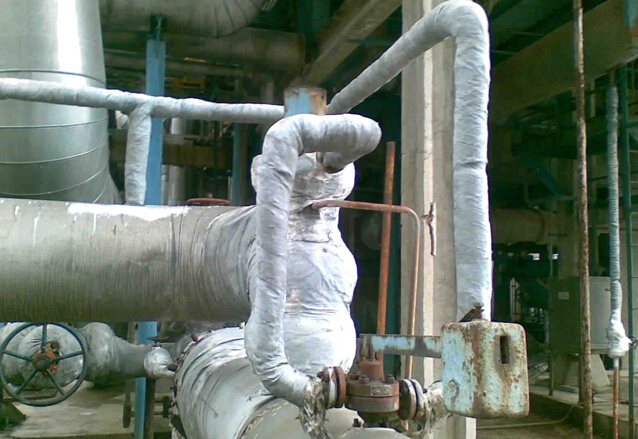

脈沖式安全閥由主安全閥、脈沖閥和連接管道組成。主安全閥由小脈沖閥控制。
脈沖閥是一般的重錘式安全閥(也可以是彈簧式安全閥)。主安全閥有活塞室，活塞與閥芯裝在同一根閥桿上，閥芯靠蒸汽壓力及彈簧向上的拉力壓緊在閥座上。當鍋爐壓力超過規定值時，脈沖閥首先開啟，排出的蒸汽通過脈沖管送到主安全閥活塞上部，借蒸汽壓力使活塞向下移動，帶動閥芯向下離開閥座，主安全閥開啟而排汽。當壓力降到一定程度后，脈沖閥關閉，蒸汽停止進入主安全閥活塞上部，主安全閥在蒸汽壓力及彈簧拉力作用下隨之關閉。 脈沖式安全閥除上述機械動作外，脈沖閥還裝有電磁裝置，帶電接點的壓力表通過時間繼電器，將上部或下部的電磁線圈電路接通，使上部或下部的電磁鐵動作，也可將脈沖閥打開或關閉。同時，脈沖閥還可通過遙控系統人為地將其打開或關閉。運行時，這種安全閥的主安全閥是靠蒸汽壓力及彈簧力將閥芯向上壓緊在閥座上，具有良好的嚴密性。脈沖式安全閥具有動作靈活，準確，起閉延遲小，關閉嚴密，排汽能力大等特點，因此，在高參數大容量鍋爐上得到廣泛應用。
|
