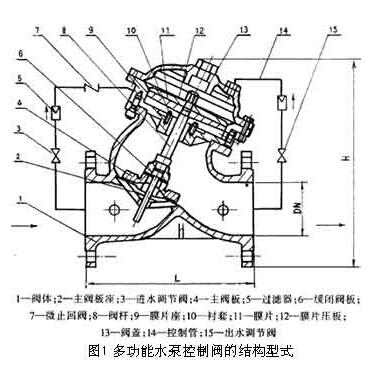

| 多功能水泵控制閥結構參見下圖，由主閥及外裝附件組成。主閥包括閥體、主閥板、緩閉閥板、閥桿、閥座以及膜片控制器（含閥蓋、膜片座、膜片、膜片壓板）：外裝附件有控制閥、過濾器、排空閥、微阻止回閥。其中微阻止回閥是特制配件，在其止回方向設有限流孔。

工作原理
水泵啟動前，閥門出口端壓力作用在主閥板上，閥門處于關閉位置，同時膜片控制器的上腔連通壓力水，下腔則與閥門進口端的低壓相通。
水泵啟動后，閥門進口壓力逐漸升高，同時壓力水通過閥門進口端的連接管緩慢進入膜片控制器下腔，實現主閥板的緩慢開啟，開啟速度可通過控制閥進行調節。
水泵停機，閥門進口的壓力降低，當接近零流量時，主閥板在自身重力作用下迅速關閉。因閥門進口端壓力降低，閥門出口端的壓力水通過連接管進入膜片控制器上腔，下腔水通過閥門進口端的連接管壓回至閥門進口端，緩閉閥板緩慢關閉，慢關時間可通過控制閥進行調節。主閥板的速閉和緩閉閥板的緩閉符合兩階段關閉規律，能有效地消除水錘。
