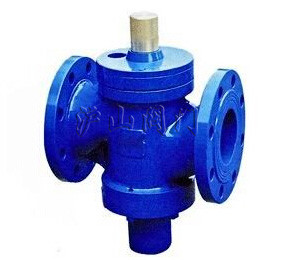

首先，動態平衡閥工作原理。對平衡閥閥芯過流面積進行調整，以適應閥門前后變化，實現流量控制。平衡閥則由支撐裝置、高精度彈簧、過流閥膽構成，彈簧的受壓差對閥膽的過流大小進行控制，進而恒定閥門流量。
其次，閥門工作過程。若最小啟動壓差大于平衡閥的前后壓差，則表示彈簧沒有被壓縮，此時的流通面積最大。若平衡閥門前后的壓差處于工作范圍內，則彈簧被閥膽壓縮，處于工作狀態，閥膽兩邊圓孔、幾何型通道經過水流。因閥膽處于運動狀態，幾何流型通道也由于變化，閥體流通面積也隨之變化。處于該壓縮范圍內，可基本恒定水流流量。若平衡閥的前后壓差大于工作范圍，彈簧被閥膽全部壓縮，只有閥膽兩邊圓孔有水流，即閥膽作為固定調節器，壓差和流量呈正比，壓差增大，流量也隨之增大。
動態平衡閥通過一定壓力范圍，對空調末端流量最大值進行控制，可實現流量的自動恒定，空調采暖的負荷不穩定，系統調試被簡化，減少調試時間。尤其平衡閥在異程水系統的應用，可實現設計環境溫度、水力工況平衡，其他末端啟停對空調系統末端設備的運行不造成影響。
