一、概述

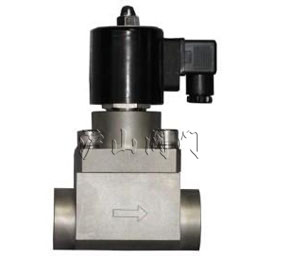

高壓電磁閥分直動式和先導式兩種結構原理，密封結構多為活塞式(碟性活塞結構)，輕巧靈活，閥內的導向裝置使活塞上下運動不偏離中心，有效避免了活塞卡在閥腔內的缺點．搶先設計的三維密封結構可靈活選配不同的密封材料，閥門可達零透露．高壓電磁閥有黃銅高壓電磁閥和不銹鋼高壓電磁閥
二、高壓電磁閥安裝留意事項
1、安裝前應參閱該產品的運用說明書,能否契合你的運用懇求。
2、管路運用之前應沖洗干凈,介質不清潔的應安裝過濾器,以防止雜質障礙電磁閥的正常工作。
3、長時間停用后的電磁閥,應排清凝結物前便當運用;拆洗時各零件要按次第放好再恢恢復狀裝好。
4、電磁閥普通是單向工作的,不能反裝,閥上箭頭是管路流體的運動方向,必需堅持分歧。
5、電磁閥在結冰場所重新工作時應加熱處置,或設置保溫措施。
6、電磁閥安裝普通閥體水平,線圈垂直向上,有部分產品可以恣意安裝,但在條件允許時好垂直,以增長運用壽命。
7、電磁線圈引出線(接插件)銜接好后,應確認能否堅固,聯接電器元件觸點不應顫抖,松動將惹起電磁閥不工作。連續要消費工作的電磁閥,好采用旁路,便于檢修,不影響消費。
三、高壓電磁閥結構特性
先導活塞式，空軍、海軍配套產品
設計緊湊，精巧美觀 溫升低，無噪音，零透露
動作響應疾速，高頻率 德國工藝，出口系列，質量可靠
如介質含有雜質，閥前必需裝過濾器(濾網大于等于80目/厘米2)；且無凝固或晶表現象。
四、高壓電磁閥工作原理
常閉：當線圈通電時，先導閥芯吸合，先導孔翻開，閥上腔卸壓，活塞靠下腔介質壓力推進，電磁閥翻開；當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
常開：當線圈通電時，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔翻開，閥上腔卸壓，活塞靠下腔介質壓力推進，電磁閥翻開。
